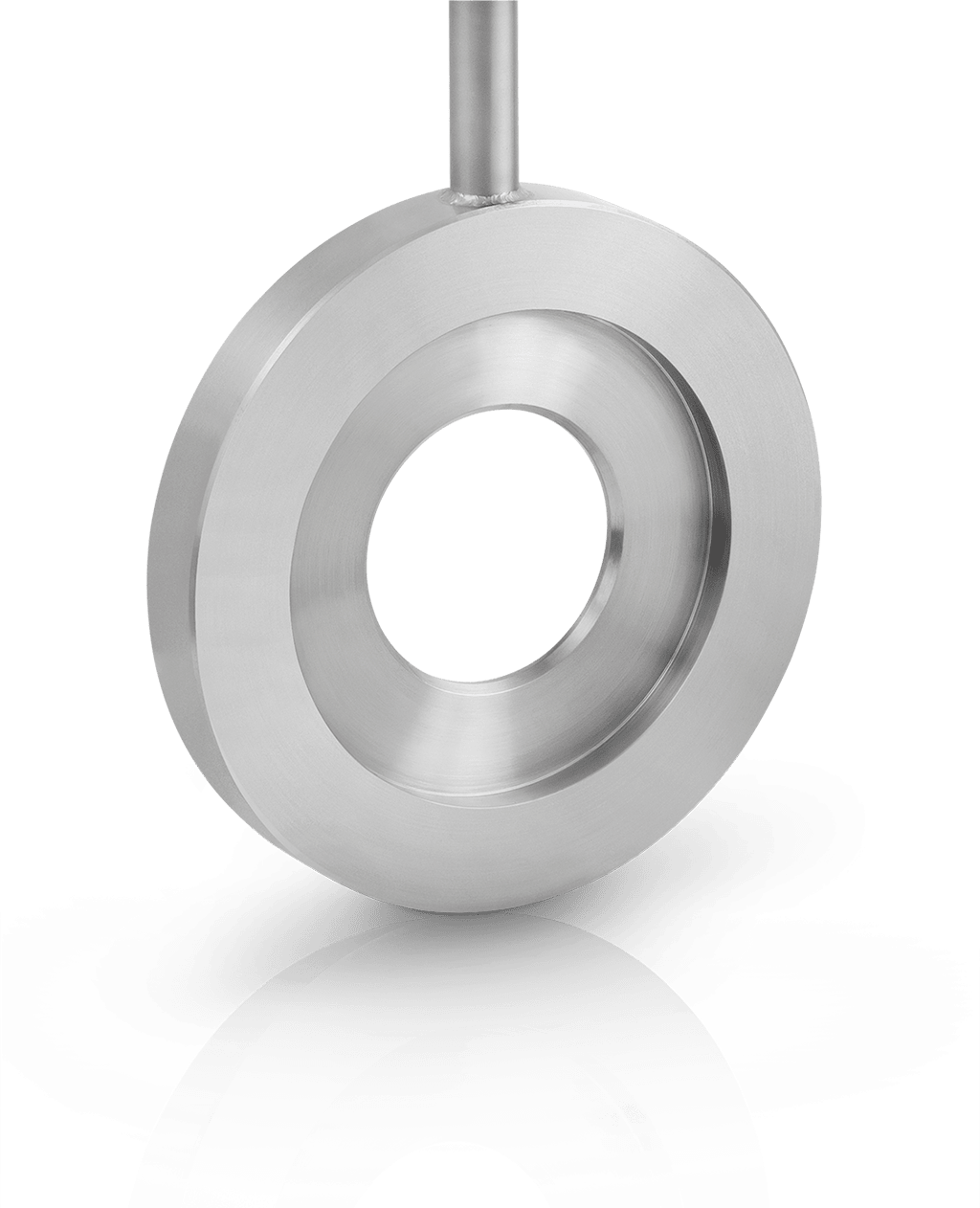

OPTIBAR OP 3200

Placa de orificio con cara de sellado plana y tomas de esquina

  • Versión compacta, con anillo portador, placa de protección de la brida y colector opcional
  • Tamaño: DN50…600; máx. PN100
  • Temperatura: máx. +400°C
  • Material: 1.4404 / 316L

OPTIBAR OP 3200

OPTIBAR OP 3200

El OPTIBAR OP 3200 es una placa de orificio integral (OP) con anillo portador y tomas de esquina para la medida de caudal de gases, vapor y líquidos agresivos y no agresivos. El anillo portador de la placa de orificio está formado por una robusta pieza única. Para diámetros pequeños la placa de orificio forma una pieza única con el anillo portador, en cambio para diámetros grandes está enroscada. La placa de orificio compacta se suministra con placa de protección de la brida y puede instalarse entre bridas de tubos estándar tanto en tubos horizontales como verticales.

Características destacadas del producto

  • Rentable elemento de caudal DP según EN ISO 5167
  • Tamaños: EN ISO 5167, ASME MFC-3M, AGA 3, ASME PTC 19.5 2004, GOST 8.586, RD 50-411-83
  • Fácil de limpiar
  • Coeficiente de descarga con la menor incertidumbre
  • Posibilidad de alto número de Reynolds según las normas

Aplicaciones típicas

  • Para la medida de caudal por presión diferencial con el transmisor OPTIBAR DP 7060
  • Para gases, vapor y líquidos agresivos y no agresivos
  • Aplicaciones con productos que tienden a ponerse viscosos y pueden acumularse
